무대기술자료

무대 조명 음향 공연지원시스템 객석 도면

상부 무대기계 시설 일람표 Stage Machinery Facility Lineset List

상부 무대기계 시설 일람표
명칭(Name) 치수(Size) 형식(Type) 동력(Power) 속도(M/Min) 인양하중(Kg) 비고(Remark)
방화막
Safty Curtain		 17,500L×11,000H 리턴윈치
R.Winch		 18.5Kw×4P 0.1~20   인버터
Inverter
하우스커텐
House Curtain		 18,000L×11,000H 윈치/수동
Win/Man		 15Kw×4P 0.1~70 750 인버터
장치봉1 Set 18,000L 윈치Winch 15Kw×4P 0.1~70 750 인버터
장치봉2 Set 18,000L 윈치 15Kw×4P 0.1~70 750 인버터
장치봉3 Set 18,000L 윈치 15Kw×4P 0.1~70 750 인버터
장치봉4 Set 18,000L 윈치 15Kw×4P 0.1~70 750 인버터
조명봉 Light 18,000L 윈치 15Kw×4P 0.1~70 750 인버터
장치봉6 Set 18,000L 윈치 15Kw×4P 0.1~70 750 인버터
영사막 Screen 18,000L 윈치 15Kw×4P 0.1~70 750 인버터
천장음향반사판1
Sound Reflect		 18,000L 윈치 18.5Kw×4P 0.1~70 1150 인버터
장치봉8 Set 18,000L 윈치 15Kw×4P 0.1~70 750 인버터
장치봉9 Set 18,000L 윈치 15Kw×4P 0.1~70 750 인버터
장치봉10 Set 18,000L 윈치 15Kw×4P 0.1~70 750 인버터
장치봉11 Set 18,000L 윈치 15Kw×4P 0.1~70 750 인버터
장치봉12 Set 18,000L 윈치 15Kw×4P 0.1~70 750 인버터
장치봉13 Set 18,000L 윈치 15Kw×4P 0.1~70 750 인버터
장치봉14 Set 18,000L 윈치 15Kw×4P 0.1~70 750 인버터
조명봉 Light 18,000L 윈치 15Kw×4P 0.1~70 750 인버터
장치봉16 Set 18,000L 윈치 15Kw×4P 0.1~70 750 인버터
장치봉17 Set 18,000L 윈치 15Kw×4P 0.1~70 750 인버터
장치봉18 Set 18,000L 윈치 15Kw×4P 0.1~70 750 인버터
천장음향반사판2
Sound Reflect		 18,000L 윈치 18.5Kw×4P 0.1~70 1150 인버터
장치봉19 Set 18,000L 윈치 15Kw×4P 0.1~70 750 인버터
장치봉20 Set 18,000L 윈치 15Kw×4P 0.1~70 750 인버터
장치봉21 Set 18,000L 윈치 15Kw×4P 0.1~70 750 인버터
장치봉22 Set 18,000L 윈치 15Kw×4P 0.1~70 750 인버터
장치봉23 Set 18,000L 윈치 15Kw×4P 0.1~70 750 인버터
장치봉24 Set 18,000L 윈치 15Kw×4P 0.1~70 750 인버터
조명봉 Light 18,000L 윈치 15Kw×4P 0.1~70 750 인버터
장치봉26 Set 18,000L 윈치 15Kw×4P 0.1~70 750 인버터
장치봉27 Set 18,000L 윈치 15Kw×4P 0.1~70 750 인버터
장치봉28 Set 18,000L 윈치 15Kw×4P 0.1~70 750 인버터
장치봉29 Set 18,000L 윈치 15Kw×4P 0.1~70 750 인버터
장치봉30 Set 18,000L 윈치 15Kw×4P 0.1~70 750 인버터
천장음향반사판3
Sound Reflect		 18,000L 윈치 18.5Kw×4P 0.1~70 1150 인버터
장치봉31 Set 18,000L 윈치 15Kw×4P 0.1~70 750 인버터
장치봉32 Set 18,000L 윈치 15Kw×4P 0.1~70 750 인버터
장치봉33 Set 18,000L 윈치 15Kw×4P 0.1~70 750 인버터
장치봉34 Set 18,000L 윈치 15Kw×4P 0.1~70 750 인버터
조명봉 Light 18,000L 윈치 15Kw×4P 0.1~70 750 인버터
장치봉36 Set 18,000L 윈치 15Kw×4P 0.1~70 750 인버터
장치봉37 Set 18,000L 윈치 15Kw×4P 0.1~70 750 인버터
장치봉38 Set 18,000L 윈치 15Kw×4P 0.1~70 750 인버터
장치봉39 Set 18,000L 윈치 15Kw×4P 0.1~70 750 인버터
조명봉 Horizont 18,000L 윈치 15Kw×4P 0.1~70 750 인버터
장치봉41 Set 18,000L 윈치 15Kw×4P 0.1~70 750 인버터
장치봉42 Set 18,000L 윈치 15Kw×4P 0.1~70 750 인버터
장치봉43 Set 18,000L 윈치 15Kw×4P 0.1~70 750 인버터
장치봉44 Set 18,000L 윈치 15Kw×4P 0.1~70 750 인버터
장치봉45 Set 18,000L 윈치 15Kw×4P 0.1~70 750 인버터
장치봉46 Set 18,000L 윈치 15Kw×4P 0.1~70 750 인버터
장치봉47 Set 18,000L 윈치 15Kw×4P 0.1~70 750 인버터
장치봉48 Set 18,000L 윈치 15Kw×4P 0.1~70 750 인버터
장치봉49 Set 18,000L 윈치 15Kw×4P 0.1~70 750 인버터
후무대 조명봉1
Rear Light		 18,000L 윈치 2.2Kw×4P 7 900
후무대 조명봉2
Rear Light		 18,000L 윈치 2.2Kw×4P 7 900
현수막봉 Placard 15,000L 윈치 2.2Kw×4P 7 900
전면 조명봉
Apron Light		 15,000L 윈치 2.2Kw×4P 7 900
전명 장치봉
Apron Set		 15,000L 윈치 2.2Kw×4P 7 900
호이스트1 Hoist S.T 23m 윈치 5.5Kw×4P 0.1~55 350
호이스트2 Hoist S.T 23m 윈치 5.5Kw×4P 0.1~55 350
호이스트3 Hoist S.T 23m 윈치 5.5Kw×4P 0.1~55 350
호이스트4 Hoist S.T 23m 윈치 5.5Kw×4P 0.1~55 350
측면장치봉1
Side Set		 6000L 윈치 2.2Kw×4P 7 900
측면장치봉2
Side Set		 6000L 윈치 2.2Kw×4P 7 900
측면장치봉3
Side Set		 6000L 윈치 2.2Kw×4P 7 900
측면장치봉4
Side Set		 6000L 윈치 id="o2"2.2Kw×4P 7 900
오케스트라 피트 16.8m×3m 링크체인

하부 무대기계 시설 일람표 Stage Floor Machinery List

하부 무대기계 시설 일람표
오케스트라피트 Orchestra Pit
방식
Type		 링크 리프트
Link Lift		 동력 Power 22Kw
허용하중 live Kg 9ton
승강속도 Speed 4M/Min
조각수 Segment 3
최저높이 Min.Height 4422
최고높이 Max.Height 0
규격 피트폭 Pit Width 16,800
피트난간-피트턱 Pit Rail to Apron Overhang 1,200
피트난간-피트 후면 벽 Pit Rali to Pit Wall
통상 연주 높이 Usual Pit Heigh
출입구 출입구 높이 Entrance Level from Stage Floor
출입구 크기 Entrance Size (W×H)
반입구 반입구 높이 Lord Dock Level from Stage Floor
반입구 크기 Lord Dock Size (W×H)
이동식객석 Wagon Seat
객석수 Seat Q'ty   방식 Type
무대바닥 Stage Floor
마감 Finish
재질 Material
두께 Thickness
색상 Color
트랩무대 Trap Stage 전체크기 All Size 조각크기 Peace Size 수량 Q'ty


무대 기자재 목록 Stage Equipment List

무대 기자재 목록
품명 Name 규격 Standard(mm) 위치 Local 단위 Unit 수량 Q'ty 비고 Remark
덧마루
Platform		 1,200×2,700×150 지하창고 B1 장 EA 10 4자×9자
1,200×2,400×150 지하창고 B1 장 EA 10 4자×8자
1,200×1,800×150 지하창고 B1 장 EA 10 4자×6자
1,200×1,200×150 지하창고 B1 장 EA 5 4자×4자
900×2700×150 지하창고 B1 장 EA 10 3자×9자
900×1,800×150 지하창고 B1 장 EA 10 3자×6자
900×1,200×150 지하창고 B1 장 EA 10 3자×4자
900×900×150 지하창고 B1 장 EA 5 3자×3자
600×1,800×150 지하창고 B1 장 EA 10 2자×6자
600×900×150 지하창고 B1 장 EA 5 2자×3자
300×1,800×150 지하창고 B1 장 EA 10 1자×6자
300×1,500×150 지하창고 B1 장 EA 10 1자×5자
300×1,200×150 지하창고 B1 장 EA 10 1자×4자
300×900×150 지하창고 B1 장 EA 10 1자×3자
300×600×150 지하창고 B1 장 EA 10 1자×2자
받침통
Rising Platform		 450×600×150 지하창고 B1 장 EA 80
음향반사판
Sound Reflection
Board		 16,815×2,946 천장 Ceiling 지하창고 B1 장 EA 1 탈,착식 Potable
15,773×2,946 천장 Ceiling 지하창고 B1 장 EA 1 탈,착식 Potable
14,706×2,946 천장 Ceiling 지하창고 B1 장 EA 1 탈,착식 Potable
3,505×7,204 정면 Front 지하창고 B1 장 EA 4 탈,착식 Potable
2,946×7,204 측면 Side 지하창고 B1 장 EA 2 탈,착식 Potable
2,946×7,864 측면 Side 지하창고 B1 장 EA 2 탈,착식 Potable
2,946×8,499측면 Side 지하창고 B1 장 EA 2 탈,착식 Potable
인활막
Drow Curtain		 18,000×11,000 무대 Stage 조 Set 2 수동 개,폐 Manual Open & Close
망사막
Scrim		 18,000×11,000 흑색 Black 무대창고 Storage 장 EA 1 8P
18,000×11,000 백색 White 무대창고 Storage 장 EA 1 8P
머리막
Head Curtain		 18,000×4,000 흑색 Black 무대 Stage 장 EA 5
18,000×4,000 적색 Red 무대 Stage 장 EA 4
다리막
Leg Curtain		 4,000×18,000 흑색 Black 무대 Stage 장 EA 10
4,000×18,000 적색 Red 무대 Stage 조 Set 10
영사막
Screen		 18,000×11,000 무대 Stage 장 EA 1 전,후면 Front, Rear
18,000×11,000 무대 Stage 장 EA 1 영화용
배경막
Back Drop		 18,000×11,000 흑색 Black 무대 Stage 장 EA 1
18,000×11,000 백색 White 무대 Stage 장 EA 1
조립식
이동무대
Potable Stage		 1,200×2,400 지하창고 B1 장 EA 15 조절식 Heigh Control
1,200×1,800 지하창고 B1 장 EA 15 조절식 Heigh Control
1,200×1,200 지하창고 B1 장 EA 10 조절식 Heigh Control
댄스플로어
Dancefloor		 20,000×1,600×1.2T 무대창고 Storage 장 EA 16 흑색,회색
Black & Gray
피아노
Piano		 스타인웨이 Steinway D-274 피아노창고 P.Storage 대 EA 1 그랜드 Grand Piano
야마하 Yamaha C-7 피아노창고 P.Storage 대 EA 1 그랜드 Grand Piano
야마하 Yamaha Y131N1 연습실 Rehearsal Room 대 EA 2 업라이트 Upright
피아노운반대
Piano Carrier		 Carrier CGP3 피아노창고 P.Storage 대 EA 1
신디사이져
Synthesizer		 야마하 Yamaha S90XS 피아노창고 P.Storage 대 EA 1
드럼 Drum Oak Custom NY2TA 피아노창고 P.Storage 대 EA 1
야마하스테이지
Yamaha Stage		 PAS500, 500W, 10Ch 연습실
Rehearsal Room		 식 Set 1
보면대 Lectrin Classic 50 무대창고 Storage 대 EA 80
연주의자
Music Chair		 Nota 440H 무대창고 Storage 대 EA 100
베이스의자 Bass 710H 무대창고 Storage 대 EA 10
지휘단
Conduct Platform		 1090W×970L×300H 무대창고 Storage 대 EA 1
지휘보면대
Conduct Lectrin		   무대창고 Storage 대 EA 1
야외지위보면대
Outdoor Cunduct Lectrin		   무대창고 Storage 대 EA 1
합창단
Chorus Platform		 720×2010×1980 4단  지하창고 B1 대 EA 5 계단: 1940×460
첼로단 Cello Platform   지하창고 B1 대 EA 1
강연대 Podium 아크릴 Acrylic 지하창고 B1 대 EA 2
계단 Stairs 900×600×600 지하창고 B1 대 EA 4
900×900×900 지하창고 B1 대 EA 2
900×1200×1200 지하창고 B1 대 EA 2
태극기 Flag 3,000×2,000 지하창고 B1 대 EA 1

조명 시설 개요

조명 시설 개요
시설명 Facilities Name 내역 Content 비고 Remark
MAIN POWER ACB 4P 1,000A
DIM 432회로(총444회로)
R/D 48회로 Circuit 3×5KW-5MODULE
MAIN POWER 4P 50AF/50AT 4EA 분기회로 Branch Circuit 4EA
위치 DIM RD
APRON 24EA 2EA
GALLERY
(R&L)		 10 10 2 2
10 10 2 2
10 10 2 2
10 10 2 2
10 10 2 2
10 10 2 2
10 10 2 2
10 10 2 2
12 12
12 12
104 104 16 16
208EA 32EA
NO.1 BALCONY FRONT (R & L) 4 4 R L
8EA 2EA RD 1:2
NO.2 BALCONY FRONT (R & L) 4 4
8EA
NO.1 BALCONY 12EA
NO.2 BALCONY 12EA
NO.1 CEILING 24EA 2EA
NO.2 CEILING 36EA
NO.3 CEILING 14EA
FLOOR POCKET OP (R & L) (4+4)
8EA
FLOOR POCKET APRON (R & L) (3+3)
6EA
FLOOR POCKET (R & L) 4 4
4 4
4 4
4 4
4 4
4 4
4 4
28 28
56EA
FLOOR POCKET CENTER 4EA
STAGE POWER PANEL (R & L)  (4 + 4) 10EA "A"TYPE 6EA
"B"TYPE 2EA
"C"TYPE 2EA
(4 + 4)
12EA
객석 Seat  12EA
총회로 Total Light Circuit 444EA 48EA
(예비15회로 Sub)		 총가용회로 63EA
Possible Circuit

조명 기자재

조명 기자재
명칭 Equipment Name 규격 Model 수량 Q'ty 제조사 Manufacture 비고
Remark
MAIN COMPUTER CONSOLE GRAND MAⅡ FULL SIZE 1대 EA MA LIGHTING
(GERMANY)		 메인용
Main
BACK UP COMPUTER CONSOLE GRAND MAⅡ LIGHT 1대 EA MA LIGHTING
(GERMANY)		 백업용
Backup
CONTROL CONSOLE M1 1대 EA Martin(Denmark) 야외용
Outdoor
DIMMER (432회로 Circuit) Eurodim Twin Tech 1식 Set ADB(Belgium) 　
SPOT LIGHT FRESNEL HL 2KW 12˚∼61˚ / F201 80대 EA ADB(Belgium) 150대 EA
SPOT LIGHT P/C HL 2KW 5˚∼65˚ / C201 70대 EA ADB(Belgium)
ELLIPSOID Source-Four 19˚ 10대 EA ETC(USA) 130대 EA
ELLIPSOID Source-Four 26˚ 50대 EA ETC(USA)
ELLIPSOID Source-Four 36˚ 50대 EA ETC(USA)
ELLIPSOID Source-Four 50˚ 20대 EA ETC(USA)
ZOOM ELLIPSOID Warp 12˚∼30˚ 30대 EA ADB(Belgium) 80대 EA
ZOOM ELLIPSOID Warp 22˚∼˚50˚  18대 EA ADB(Belgium)
ZOOM PROFILE HL 1.2KW15˚∼31˚ / DS105 6대 EA ADB(Belgium)
ZOOM PROFILE HL 2KW 13˚∼36˚ / DS205 12대 EA ADB(Belgium)
ZOOM PROFILE HL 2KW 10˚∼22˚ / DN205 14대 EA ADB(Belgium)
STROBE LIGHT Atomic 3000 2대 EA Martin(Denmark) 　
UPPER HORIZONT LIGHT CYC 500W 96대 EA KUPO(Taiwan) 　
LOWER HORIZONT LIGHT HL 500W × 8LAMP 8대 EA KOREA 　
FOLLOW PIN SPOT LIGHT X-ENON 2KW 2대 EA Martin(Denmark) 　
FOG MACHINE Jem ZR44 2대 EA Martin(Denmark) 　
HAZE FOG MACHINE HEAT 900W 2대 EA Martin(Denmark) 　
PAR 64 HL 1KW CP61 60대 EA KUPO(Taiwan) 120대 EA
PAR 64 HL 1KW CP62 60대 EA KUPO(Taiwan)
PAR 46 HL 250W 70대 EA KUPO(Taiwan) 　

음향 기자재

하늘연극장 장비 LIST (장비 수량은 변경 될 수 있음)
음향 기자재
품명 Equipment Name 모델 Model 제조사 Manufacture 단위 Unit 수량 Q'ty
<1. Main Speaker System> 고정 설치 Fix Installation
Main
Speaker
Left		 Full Range 3-way Speaker SPEKTRIX ADAMSON EA 11
2 x 8.5", 1.5"
1 x 18" Low SPEKTRIX SUB ADAMSON EA 4
4 x 1300W FP10000Q LAB.GRUPPEN EA 4
@ 8ohms Power Amplifier
2in/6Out Speaker Processor DP 426 XTA EA 1
Main
Speaker
Right		 Full Range 3-way Speaker SPEKTRIX ADAMSON EA 11
2 x 8.5", 1.5"
1 x 18" Low SPEKTRIX SUB ADAMSON EA 4
4 x 1300W FP10000Q LAB.GRUPPEN EA 4
@ 8ohms Power Amplifier
2in/6Out Speaker Processor DP 426 XTA EA 1
Main
Speaker
Center		 Full Range 3-way Speaker SPEKTRIX ADAMSON EA 3
2 x 8.5", 1.5"
Full Range 3-way Speaker SPEKTRIX WAVE ADAMSON EA 8
2 x 8.5", 1.5"
4 x 1300W FP10000Q LAB.GRUPPEN EA 3
@ 8ohms Power Amplifier
2in/4Out Speaker Processor DP 424 XTA EA 1
1F Stack
Speaker		 Full Range 2-way Speaker W8LMI MARTIN AUDIO EA 8
2 x 8", 2 x 1"
Left X 4ea, Right X 4ea
2 x 18" SUB S218+ MARTIN AUDIO EA 6
Left X 3ea, Right X 3ea
4 x 1300W @ 8ohms Power Amplifier FP10000Q LAB.GRUPPEN EA 4
4in/8Out Speaker Processor DP 448 XTA EA 1
Surround
Speaker		 Full Range 2-way Speaker 10",1" 8350 JBL EA 48
1F x 20ea, 2F x 16ea, 3F x 16ea
475W @ 8ohms Power Amplifier DSi2000 Crown EA 13
2in/6Out Speaker Processor CP-650 EX Dolby EA 1
Balcony
Delay
Speaker		 Full Range 2-way Speaker 8",1" Point 8 ADAMSON EA 8
1F x 4ea, 3F x 4ea
800W @ 8ohms Power Amplifier FP4000 LAB.GRUPPEN EA 1
2in/4Out Speaker Processor DPA448 XTA EA 1
<2. Front Of House System>
Mixing Console Digital Main Audio Mixer (60In, 32Out) SD8 DIGICO EA 1
Analogue XLR in – 48, DiGi-Rack DiGiCo EA 1
Analogue XLR out - 24,
Digital XLR in(AES/EBU) - 4,
Digital XLR out(AES/EBU) - 8,
Outboard
Equipment		 Digital Effect PCM96 Surround LEXICON EA 2
Reverb PCM96 LEXICON EA 1
Haemoniser DSP-4000 EVENTIDE EA 1
Recorder
/Player		 Cassette Deck 202MK-V TASCAM EA 1
MD Player MD02B TASCAM EA 2
CD Player DN-D4500 DENON EA 1
Video System Monitor TV (5.6") 3Bay VM03-MKII Numark EA 1
<3. Stage Monitor System 및 이동용>
Stage
Monitor
Speaker		 Full Range 2-way Speaker LE1500S MARTIN AUDIO EA 8
15", 1.4"
Full Range 2-way Speaker X15+ MARTIN AUDIO EA 6
15", 1.4"
Full Range 2-way Speaker Point 8 ADAMSON EA 6
8", 1"
4 x 1300W @ 8ohms Power Amplifier FP10000Q LAB.GRUPPEN EA 2
4 x 625W @ 8ohms Power Amplifier FP6000Q LAB.GRUPPEN EA 2
800W @ 8ohms Power Amplifier FP4000 LAB.GRUPPEN EA 2
Speaker Processor - - EA -
Wireless
Microphone
System		 Receiver Module EM-1046RX-UHF SENNHEISER EA 8
Transmitter(Handheld) SKM5200-BK-C SENNHEISER EA 8
Transmitter(Bodypack) SK5212-B / MK2 SENNHEISER EA 8
<4. Intercom Station> Belt Pack 외 고정
유선 Intercom Main Station (SM Desk) MS-704 CLEAR-COM EA 1
4Ch Remote Intercom Station RM-704 CLEAR-COM EA 3
(음향실, 기계실, 조명실)
Belt Pack RS-601 CLEAR-COM EA 10
Ear Headset CC-95 CLEAR-COM EA 10
Wireless Intercom Wireless Base Station CM-222 CLEAR-COM EA 1
Belt Pack CP-222 CLEAR-COM EA 4
Ear Headset CC-95 CLEAR-COM EA 4
Call signal Flasher - FL-7 CLEAR-COM EA 4
<5. MIC>
Condenser Microphones MK-4 / CMC6 SCHOEPS SET 2
KMR-81i NEUMANN EA 2
4021 DPA EA 2
MKH-416 SENNHEISER EA 2
C-535EB AKG EA 4
C-414ULS AKG EA 6
C-419 AKG EA 4
SM81 SHURE EA 6
BETA87A SHURE EA 10
BETA91 SHURE EA 2
BETA98 H/C SHURE EA 10
PCC160 CROWN EA 8
REF-20 / C23 SYMPHOTEC EA 2
REF-20 / C24 SYMPHOTEC EA 2
Dynamic Microphones MD441 SENNHEISER EA 4
MD421 SENNHEISER EA 4
E604 SENNHEISER EA 4
RE20 EV EA 2
SM57 SHURE EA 9
SM58 SHURE EA 9
BETA57 SHURE EA 10
BETA58 SHURE EA 10
BETA52 SHURE EA 2
1) DI BOX TYPE85 CONTRYMAN EA 4
<6. Video System> 고정설치
CCTV Camera(Conduct 용)이동용 CSB-3001N Samsung EA 1
PDP TV Monitor (고정용 - 객석 발코니) 42PA450C LG EA 2
<7. Mic & Speaker Stand>
Desk Type(구즈넥-자바라) 한국/제작 한국/제작 EA 20
Floor Type (T-Middle) 한국/제작 한국/제작 EA 20
Boom Type (T-Long) 한국/제작 한국/제작 EA 30
Speaker Stand 한국/제작 한국/제작 EA 6

객석과 로비 Auditorium and Lobby

객석과 로비
구분 1층 객석수Seat / 면적 Size 로비 출입문 시설물
좌석수
Seating Capacity		 1층 1st Floor 461석
(피트, 장애인석 포함)		 매표데스크4, 의자4, TV2, 스피커2
2층 2nd Floor 218석 매표데스크2, 의자2, TV2, 스피커2
3층 3rd Floor 162석 매표데스크2, 의자2, TV2, 스피커2
오케스트라피트
Orchestra Pit		 83석
장애인석
Handicapped Seats		 8석 쇼파4(1인용), 탁자, 책상4, 회전의자4, 서랍4,
회의테이블8, 회의의자14
로비 Loobby 매표소
Box Office		 87㎡ 테이블1, 연결의자2(4인용),
임시 매표소
Box Office		 데스크1, 무인발권기2
로비 휴게공간 쇼파8, 식음료테이블20,

분장실 Dressing Room

분장실
명칭
Name		 층
Floor		 수용인원
Capacity		 샤워
Shower		 화장실
Toilet		 분장대 비고
Remarks
분장실B1 Dressing Room B1 지하 B1 10 1 2 10 47㎡
분장실B2 Dressing Room B2 지하 B1 10 1 2 10 44㎡
개인분장실1 Dressing Room1 1층 1F 1 1 1 1 25㎡
개인분장실2 Dressing Room2 1층 1F 2 1 1 2 19㎡
개인분장실3 Dressing Room3 1층 1F 2 1 1 2 19㎡
단체분장실3 Group Dressing Room3 2층 2F 10 2 1 10 71㎡
개인분장실6 Dressing Room6 2층 2F 3 1 1 3 20㎡
단체분장실1 GroupDressing Room1 2층 2F 12 2 1 12 72㎡
단체분장실2 Group Dressing Room2 2층 2F 12 2 1 12 72㎡
개인분장실4 Dressing Room4 2층 2F 4 1 1 4 24㎡
개인분장실5 Dressing Room5 2층 2F 4 1 1 4 24㎡
단체분장실4 Group Dressing Room4 2층 2F 5 1 1 5 39㎡

연습실 Rehearsal Room

연습실
명칭
Name		 층
Floor		 면적
Size		 바닥
Finish		 수용인원
Q'ty		 샤워
Shower		 화장실
Toilet		 거울
Mirror		 비고
Remark
연습실1 Rehearsal Room1 지하 B1 91㎡ 목재 20 0 4 전신거울 발레바
연습실2 Rehearsal Room2 지하 B1 310㎡ 목재 50 2 4 전신거울 발레바
연습실 음향장비 목록
연습실 음향장비 목록
품명 모델 제조사 단위 수량
Mixing Consol  Audio Mixing Consol (16Input)  FX16-II  Soundcraft 대 1
Main Spaeker  Self Powerded 2-Way Speaker 15"  EON 515  JBL 대 2
Recorder/Player  CD Player (Dual)  DN-D4500  Denon 대 1
 Cassette Player (Dual)  202MK-V  Tascam 대 2
Outboard
Equipment		  Graphic Equalizer 1231  DBX 대 1
 Compressor/Limiter  162XL  DBX 대 1
Mic/Speaker
Stand		  Boom Stand  GM-15  Gator 대 2
 접이식 Stand  TSS-1  Inter-M 대 2

부대편의시설

부대편의시설
구분 면적 Size 위치 Location 시설물
그린룸
Green Room		 49㎡  시네마운틴 1층
Cinemountain 1F
예술감독실
Artist Director's Room		 29㎡  시네마운틴 1층
Cinemountain 1F		 분장대1, 의자1, 쇼파1(5인용),
탁자, 옷장2(2인용)

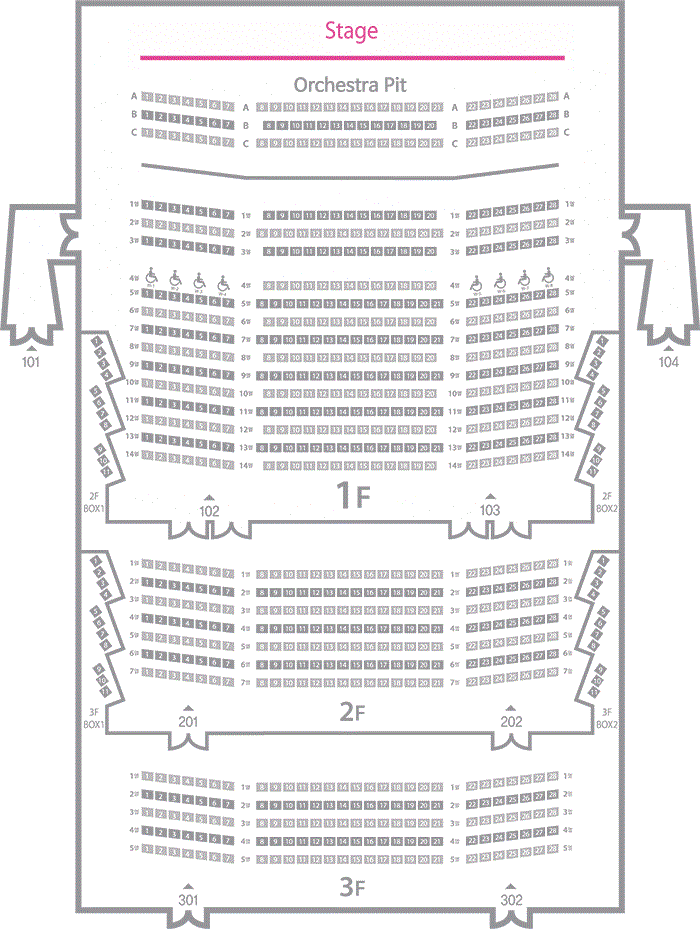

  • 하늘연극장 좌석배치도(시네마운틴 1~5F 841석)

    하늘연극장 좌석배치도

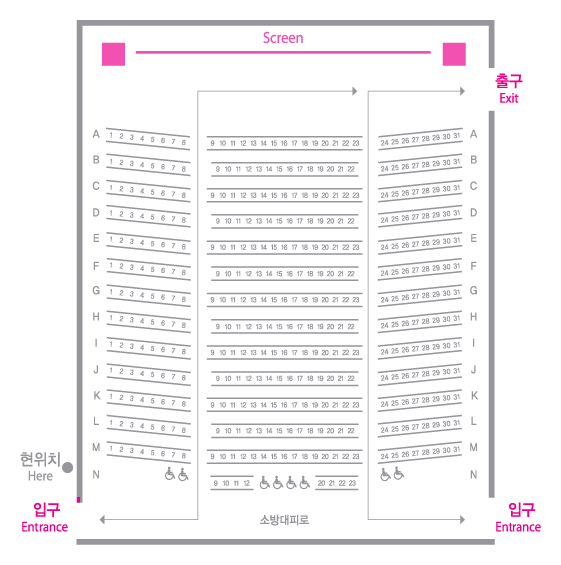

  • 중극장 좌석배치도(시네마운틴 8F 413석)

    중극장 좌석배치도

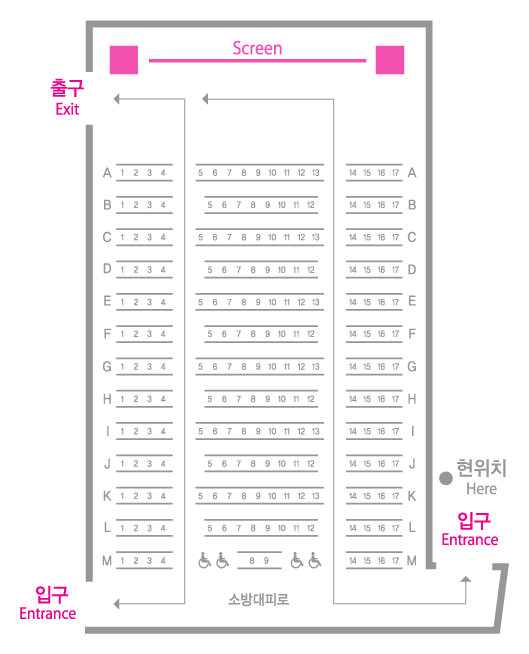

  • 소극장 좌석배치도(시네마운틴 8F 212석)

    소극장 좌석배치도

  • 시네마테크 좌석배치도(시네마테크 8F 212석)

    시네마테크 좌석배치도

무대기계자료

  • 하늘연극장무대단면도.dwg
  • 하늘연극장무대단면도.pdf
  • 하늘연극장무대단면도.jpg
  • 하늘연극장무대평면도.dwg
  • 하늘연극장무대평면도.pdf
  • 하늘연극장무대평면도.jpg
  • 다운로드

무대조명자료

  • 하늘연극장조명회로도(단면도).dwg
  • 하늘연극장조명회로도(단면도).pdf
  • 하늘연극장조명회로도(단면도).jpg
  • 하늘연극장조명회로도(평면도).dwg
  • 하늘연극장조명회로도(평면도).pdf
  • 하늘연극장조명회로도(평면도).jpg
  • 다운로드

무대음향자료

  • 음향 단면도.dwg
  • 음향 단면도.pdf
  • 음향 단면도.jpg
  • 음향 블럭도(흑백).dwg
  • 블럭도(흑백).pdf
  • 음향 블럭도(흑백).jpg
  • 인프라판넬 정보도(흑백).dwg
  • 인프라판넬 정보도(흑백).pdf
  • 인프라판넬 정보도(흑백).jpg
  • 다운로드

하늘연극장자료

야외극장자료

  • 야외극장평면도.dwg
  • 야외극장평면도.pdf
  • 야외극장평면도.jpg
  • 야외극장스크린도면.dwg
  • 야외극장단면도.pdf
  • 야외극장단면도.jpg
  • 야외극장단면도.dwg
  • 야외극장 스크린 입면도.pdf
  • 야외극장 스크린 입면도.jpg
  • 야외극장 평면도1.pdf
  • 야외극장 평면도1.jpg
  • 야외극장 평면도2.pdf
  • 야외극장 평면도2.jpg
  • 야외극장 평면도3.pdf
  • 야외극장 평면도3.jpg
  • 야외극장 입단면도.pdf
  • 야외극장 입단면도.jpg
  • 야외극장 스크린 입면도.pdf
  • 야외극장 스크린 입면도.jpg
  • 야외극장기술자료.xls
  • 다운로드
